Variante: DIY-Anleitung

1. Vorbereitung

Vor der Anbringung der Leuchten legen Sie die Position des Trafos fest und schließen diesen an. Wählen Sie die Position des Trafos so, dass er zentral liegt und kurze Kabelwege ermöglicht. Planen Sie als Nächstes die Position und Art der Beleuchtung. Sobald Sie die Positionen festgelegt haben, wird das Hauptkabel verteilt und mit dem Trafo verbunden. Isolieren Sie die Schnittkanten mit den mitgelieferten Kappen ab. Jetzt wird das Kabel versteckt. Je nach Beleuchtungsart variiert das Vorgehen hierbei.

ACHTUNG: Berechnen Sie, welches Trafo benötigt wird. Dazu sollten Sie darauf achten, über was für eine Wattzahl die gewünschte Lampe verfügt. Diese Wattzahlen pro Spot werden mit der Stückzahl der Lampen addiert. Daraus resultiert nun der Trafo. Wir empfehlen Ihnen, den nächstgrößeren Trafo zu wählen, damit auch später noch weitere Punkte angeschlossen werden können.

button

Bodenstrahler:

Bei den dimmbaren- sowie nicht dimmbaren Bodenstrahlern sollte unbedingt berücksichtigt werden, dass das Kabel eingebuddelt werden muss, wenn es nicht mit Pflastersteinen/ Terrassenplatten/ Terrassendielen abgedeckt werden kann.

ACHTUNG: Buddeln Sie das Kabel so tief in die Erde, dass es beim Vertikutieren/ Rasenmähen nicht beschädigt wird.

button

Wandleuchte:

Bei den Wandleuchten können Sie das Kabel einfach in einem Kabelkanal verstecken.

button

Einbauleuchte:

Hier wird das Kabel unter der Unterkonstruktion der Terrassendielen oder im Splitt unter Terrassenplatten bzw. Pflastersteinen versteckt.

button

Standleuchte:

Je nach Ort der Platzierung (Terrasse oder Gehwegbeleuchtung) wird das Kabel bei den Standleuchten unter der Terrasse oder in der Erde vergaben.

button

Nachdem das Kabel versteckt wurde, können Sie je nach Wunsch separate Schaltkreise anbringen. Wege und Büsche können separat geschaltet werden, wenn Sie einen Empfänger mit einem T-Verbinder an das Hauptkabel zwischenschalten.

button

Des Weiteren können Sie unsere Bewegungsmelder in unser System mit einbinden, um gewisse Bereiche nur dann zu beleuchten, wenn Sie sich dort aufhalten.

2. Beleuchtung befestigen & anschließen

Auch bei der Befestigung der Beleuchtung unterscheidet sich das weitere Vorgehen je nach Beleuchtungsart.

button

Wand- & Standleuchte:

Nun werden die Wandleuchten bzw. Standleuchten angebracht. Mithilfe des mitgelieferten Befestigungsmaterials werden die Wandleuchten in den Untergrund verschraubt. Zeichnen Sie die Punkte mit einem Bleistift auf, die anschließend verbohrt werden. Dann werden die Dübel in die vorgebohrten Löcher geschlagen. Bevor Sie die Leuchte anschrauben, empfehlen wir, die Bohrlöcher mit Silikon abzudichten, um gegen eindringende Feuchtigkeit zu schützen. Verbinden Sie nun die Leuchten an dem Hauptkabel mit dem Konnektor.

button

Bodenstrahler:

Sobald das Kabel angeschlossen ist, bereiten Sie die Strahler vor. Dabei werden die Leuchtmittel in die Strahler gesetzt. Heben Sie Löcher aus, damit die Einbaustrahler anschließend in die Erde bzw. in den Untergrund gesetzt werden können. Die montierten Leuchten werden nun mit einem T-Stück mit dem Kabel verbunden. Zum Schluss können Sie das Kabel verbuddeln oder unter Steinen verstecken.

ACHTUNG: Bevor die Leuchte in den Boden eingesetzt wird, können sie auf der Rückseite der dimmbaren Leuchte die Leuchtstärke mittels Druckknopfs einstellen.

button

Einbauleuchte:

Zunächst können die ersten Terrassendielen bis zur ersten Einbauleuchten Markierung verlegt werden. Bohren Sie die markierten Stellen mit einer Lochsäge und verbinden Sie die Einbauleuchte mit dem Hauptkabel mittels des T-Verbinders. Schauen Sie nach, ob die Einbauleuchte einwandfrei funktionieren, bevor Sie mit der Verlegung der nächsten Dielen fortfahren.

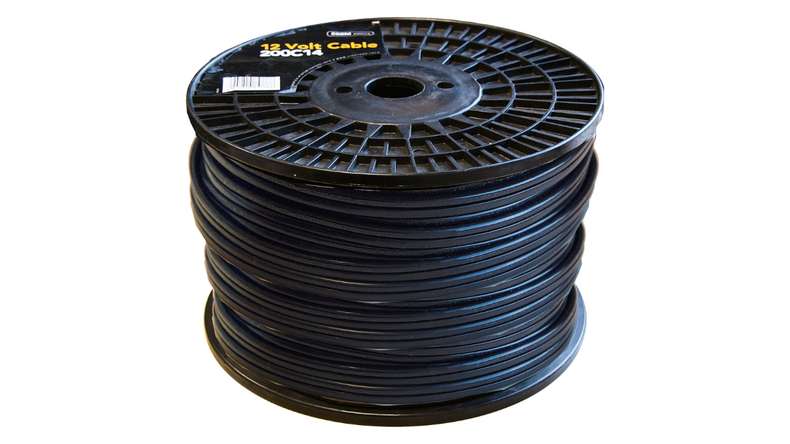

planeo 12V 200m Streckenkabel für planeo Beleuchtungssystem
